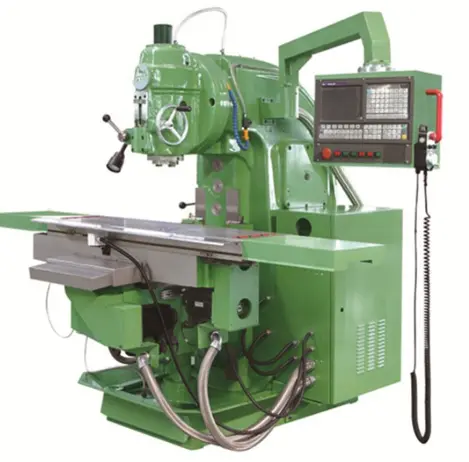

CNC fresadora XK5032
● ¿Qué es la fresadora cnc?
La fresadora cnc definición es un equipo procesado del fresado metálico. Fresadora cnc características son: sencilla estructura de la fresadora cnc, alta eficiencia procesada, conveniente operación y alta precisión de fresado etc., así que se utiliza extensamente en el procesamiento de las industrias manufactureras. Además, la cnc fresadora puede terminar varias tareas del procesamiento complejas.
● Partes de una fresadora cnca
Mecanismo de fundición integral
La base y la bancada de máquina y otros componentes fresadora cnc se construyen por la fundición de materiales de alta resistencia, por lo que la rigidez de la máquina es alta y el comportamiento sísmico es bueno. La máquina fresadora cnc puede encargar los trabajos de corte pesados y garantizar la estabilidad para el uso de máquina a lo largo plazo.
Guía y mesa para fresadora cnc
Guía y mesa para fresadora cnc adopta la guía carril rectangular para que la máquina-herramienta cuente con la mayor rigidez y la capacidad contra las vibraciones. El funcionamiento de la máquina es estable. Además, la mesa de trabajo de una fresadora cnc y la guía son sólidas y duraderas por el tratamiento del audio apagado.
Caja de cambio de velocidades
La caja de cambio de velocidades de 18 niveles puede aprovechar plenamente la función de lasherramientas para fresadora cnc y hacer que las herramientas de una fresadora cnc de carburo realicen el corte de alta velocidad, así que se aumenta la eficiencia procesada y la precisión. Aparte de eso, la caja de cambio de velocidades de 18 niveles puede satisfacer las demandas del procesamiento de diferentes materiales.

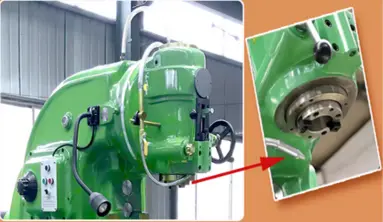

Cabezal fresadora cnc vertical
El cabezal de fresadora cnc puede torcerse ±45° a la izquierda y a la derecha. La conicidad del husillo fresadora cnc es 7:24IS050 y el cambio de velocidades de 18 niveles (30-1500 torsión/minuto) puede realizar el corte pesado de alta resistencia y la capacidad de cargo.
● Ficha técnica de máquina cnc fresadora
| Ficha técnica principal | X5032 |
| Superficie de mesa mm | 1370-360 |
| Carrera del eje X/Y/Z mm | 900/330/260 |
| Velocidad de movimiento rápida del eje X/Y/Z m/min | 8/8/6 |
| Ranura en forma T de mesa mm | 3-18/80 |
| Velocidad giratoria del husillo rpm | 30-1500 (18 niveles) |
| Conicidad de huecos del husillo | ISO50 (7:24) |
| Distancia del centro del husillo a la guía vertical de la columna mm | 350 |
| Distancia de los extremos del husillo a la superficie de mesa mm | 55-315 |
| Distancia de movimiento de la orientación del husillo mm | 70 |
| Ángulo máx. de giro del cabezal | ±45" |
| Potencia del motor kw | 7.5 |
| Potencia del motor de alimentación X/Y/Z kw | 2/2/4.3 |
| Velocidad de alimentación de corte mm/min | 1-4000 |
| Precisión de posicionamiento mm | 0.03 |
| Precisión de posicionamiento repetible mm | 0.015 |
| Peso kg | 3300 |
| Dimensión mm | 2360-1978-2380 |
● ¿Qué se puede hacer con una fresadora cnc?
La fresadora cnc vertical se trata de un equipo de corte controlado por la computadora y su husillo de la fresadora cnc es perpendicular a la superficie de la mesa de trabajo de una fresadora cnc. En el proceso de trabajo, las fresas de fresadora cnc se mueven a lo largo de los materiales hacia arriba y hacia abajo. Ella puede realizar el procesamiento de fresado con diferentes formas, tales como plano, superficie inclinada, fresado de ranuras y fresado por parte convexa etc. Gracias a la larga longitud y a la buena rigidez del husillo para fresadora cnc, se adapta a elaborar los materiales de gran valor proporcional entre la longitud y la anchura y la altura baja, como engranajes y hilos etc.
Al mismo tiempo, la fresadora cnc industrial puede realizar perforar huecos, ensanchar huecos, taladrar huecos y otras operaciones, de modo que la cnc fresadora metal se utiliza ampliamente en las industrias de automotriz (carcasa de la caja de engranajes, base del motor, componentes hidráulicos, brazo oscilante del automotriz etc.), mecanismo (torno fresadora cnc, pinzas, máquina cnc fresadora, pulidoras, troqueladora etc.), aviación (aeronave, motor motriz, piezas de sillas), y naviero etc.
● Diferencias entre fresadora cnc vertical y fresadora horizontal cnc
Dirección
Una de las diferencias de dos ambos es el modo de interacción entre las herramientas de corte para fresadora cnc y los materiales. Por eso, en la fresadora horizontal cnc, la dirección del husillo de fresadora cnc para fijar las herramientas de una fresadora cnc es horizontal. Cuando las herramientas de la fresadora cnc giratorias están torciendo en torno a los ejes de una fresadora cnc horizontales, ellas taladran en la superficie y eliminan los residuos de los materiales. En fresadora vertical cnc, las fresas de fresadora cnc se fijan en la dirección vertical. Estas máquinas son muy similares a las instalaciones de fresadora cnc sobremesa, que cuenta con las frases verticales y puede fijar y torcer las herramientas de corte para fresadora cnc de acuerdo con las necesidades, y luego meterlas en los materiales.
Geometría de las herramientas de una fresadora cnc
Las formas y los modelos de las fresas de fresadora cnc y las herramientas de la fresadora cnc de dos tipos de equipos son diferentes. En comparación con las fresadora cnc vertical, fresadora horizontal cnc cuenta con las herramientas de corte para fresadora cnc cortas y gruesas, que pueden disminuir la gran cantidad de residuos en los materiales. Al contrario, la fresadora vertical cnc dispone de las fresadora cnc herramientas alargadas. Las divergencias de geometría de las herramientas de corte para torno y fresadora cnc afectan la cualidad y la precisión de corte de cada máquina.
Especificaciones de corte
Como en la fresadora horizontal de cnc, se usan las herramientas de la fresadora cnc gruesas, de modo que pueden realizar el corte profundo y pesado con mayor velocidad. Aparte de los corte comunes (fresado por superficie, fresado Angular, chaflán etc.), también son las selecciones ideales para apertura de ranuras y trabajos de ranurado. La fresadora cnc vertical puede llevar a cabo la mayoría de las tareas comunes, pero, son profesionales en el fresado de corte y taladrar huecos en los materiales. En comparación con la fresadora horizontal de cnc, la fresadora cnc vertical brinda más alta precisión.
Costo de máquina cnc fresadora
En comparación con la fresadora horizontal cnc, el costo de la cnc fresadora metal vertical es bajo, así que supone que cada vez más talleres mecánicos que tiene menor costo de inversión utilizan el centro procesado vertical. Y su costo de su operación y mantenimiento también es bajo. Este ahorro del costo productivo también reduce el costo procesado integral de los clientes. La cantidad de los operadores expertos es cada vez más puesto que utilizar el centro procesado vertical es más también en la industria.
Selección de fresadora para cnc:
Exactitud de corte
Al tener más requisito en la precisión, elegir el centro procesado vertical es más bueno que el horizontal.
Tasa de eliminación de materiales
Para las aplicaciones que necesitan más residuos de los materiales, la primer selección es el procesamiento horizontal puesto que pueden elaborar más grande corte con mismo tiempo y con misma velocidad de corte fresadora cnc.
Procesamiento plano y lateral
La fresadora para cnc vertical se trata de la mejor selección para procesar en un solo plano. Cuando necesitan varios ángulos con el fin de manufacturar múltiples planos, la mejor selección es usar la fresadora con cnc horizontal.
Programas de cnc fresadora personalizados
A pesar de que diferentes tipos de fresadora cnc puedan utilizar varios tipos de herramientas fresadora cnc, pero, la fresadora cnc para metal horizontal tiene más personalización que la fresadora cnc aluminio vertical. En realidad, algunas secciones adicionales y el cabezal de corte puede hacer que la cnc máquina fresadora horizontal trabaje como la fresadora cnc acero vertical. Esto es muy útil para las empresas de fabricación, que solamente tiene el centro procesado horizontal y termina el trabajo en la fresadora cnc vertical.
● ¿Cuáles son los elementos de fresadora cnc comprar?
1. Consideración en la precisión procesada de los materiales
Seleccionar fresadora cnc metal vertical de acuerdo con los requisitos de precisión procesada de los materiales. En la presente etapa, nuestro país ya ha elaborado las norma de la precisión de la máquina fresadora cnc vertical, entre ellos, para la máquina cnc fresadora con mesa elevadora vertical, ya había los estándares profesionales que establecen la precisión 0.04/300mm de las coordenadas del movimiento de línea y la precision 0.035mm del fresado por círculo. La precisión de fábrica de la fresadora cnc vertical tiene una cierta cantidad de almacenamiento y su valor ya se ha reducido unos 20mm que el rango permitido del Estado. Por tanto, desde la perspectiva de la precisión de los materiales, la fresadora cnc industrial vertical general puede satisfacer las necesidades de procesamiento de la mayoría de las piezas. Sin embargo, para los materiales que tienen más requisitos en la precisión, se deben plenamente elegir la cnc fresadora metal vertical de precisión.
2. Consideración en la escala procesada de los materiales
En primer lugar, seleccionar las máquinas de acuerdo con las escalas procesadas de los materiales. Por ejemplo: los procesamiento de los materiales pequeños y medianos y las tareas complejas del fresado de perfiles pueden adoptan la fresadora de cnc vertical con mesa elevadora del estándar pequeño, cuya anchura de mesa es inferior a 400mm. Sin embargo, los procesamientos de los accesorios grandes y complejos necesitan las mayores fresadoras de tipo pórtico, cuya anchura de mesa es entre 500-600mm.
3. Consideración en las características de procesamiento por lotes de los materiales
Acerca de las selecciones de compra de grandes lotes, se utiliza la máquina fresadora cnc vertical. Si son lotes pequeños y se requiere alta precision, tomar la fresadora para cnc vertical es muy adecuado. Porque en el lote superior, se reservan muchos materiales, muchos dispositivos de sujeción para fresadora cnc y el programa cnc fresadora etc. que se pueden almacenar y reutilizar.
4. Consideración en las características de procesamiento de los materiales
Las características de procesamiento de los materiales realizan la selección de la fresadora cnc industrial vertical. En cuanto a las posiciones procesadas, si son planos del marco y escalones altos desiguales, elegir la cnc fresadora metal vertical con punto-sistema de línea. La fresadora de cnc vertical también puede añadir cabezal de indexación, mesa de trabajo giratorio y puede elaborar ranura en espiral y piezas de hojas de acuerdo con los requisitos procesados de las piezas.
● Tipos de fresadora cnc
Los tipos de fresadora cnc son numerosos, los más comunes son X5032 y X5040 de la cnc fresadora metal vertical, entre ellos la fresadora de cnc vertical X5032 es un tipo normal, que la superficie de su mesa para fresadora cnc y la velocidad de torsión del husillo fresadora cnc determinan que la fresadora para cnc vertical es adecuado procesar los materiales comunes y su trabajo de fresado es perfecto. Sin embargo, la fresadora vertical cnc X5040 pertenece al tipo mediano y grande que se adapta a elaborar algunos materiales y piezas medianos y grandes. En el estándar, es más grande que la fresadora con cnc vertical X5032, así que es ajustada para manufacturar los materiales pesados y puede soportar el procesamiento de corte de alta resistencia.
● ¿Cómo utilizar la fresadora cnc para metal para fresar las chapas?
Las medidas concretas son:
Adoptar dos elementos de sujeción para fresadora cnc para fijar el cuerpo de arco. Estos elementos de sujeción para fresadora cnc se conectan con piñón fijado y dos chapas de presión y se fijan en el cuerpo de arco a través de los tronillo de las chapas de presión.
Al usar la fresadora cnc aluminio para el fresado, colocar la chapa en el arco en el extremo superior del cuerpo del arco y presionar abajo la chapa en el cuerpo del arco. Utilizar las fresas de fresadora cnc con el mismo diámetro del arco amuela la superficie de dos lados que se presionan por las chapas de presión, y luego amuela el otro lado.
Al doblar abajo los materiales, se puede acercar el cuerpo del arco, así que el error de planitud es pequeño y la precisión procesada es alta. Puede también sujetar y fresar a una vez en un plano entero sin rastreos de herramientas. Adoptar el mandril de torno autocentrante de tres mordazas como los dispositivos de sujeción para fresadora cnc del fresado.
